TBM , Alat Penggali Terowongan Bawah Tanah

Tunnel boring machine (TBM) adalah alat penggali terowongan. Karena bentuk mesin yang menyerupai silinder, permuka terowongan yang terbentuk jadi seperti lingkaran.

TBM dapat digunakan pada batuan lunak hingga batuan keras. Diamater alat ini bervariasi mulai dari semeter hingga 19 meter.

TBM dilengkapi dengan mata bor yang tersebar di permukaan kepala bor. Kepala bor yang berbentuk silinder ini kemudian berputar dan menggerus batuan. Begitu seterusnya sambil TBM bergerak maju.

TBM digunakan sebagai alternatif metode drilling and blasting (D&B). Drilling and blasting merupakan metode konvensional untuk membuat terowongan yang terdiri dari beberapa tahap dengan drilling (membor) dan blasting (meledakkan) sebagai dua tahap paling utama.


TBM terutama digunakan untuk keperluan konstruksi sipil (terowongan kereta api, terowongan bawah laut) dan tambang bawah tanah. Terowongan yang digali dengan TBM akan langsung memiliki permukaan rata hingga tidak lagi diperlukan pekerjaan finishing

Kekurangan terbesar TBM ada di biaya kapital (capital cost). Harga TBM ukuran besar jelas sangat mahal, belum lagi kendala transportasi dan infrastruktur penunjang yang perlu pula disiapkan di lapangan.

Sejarah TBM bermula pada 1825, setelah versi awal mesin ini sukses menggali terowongan Thames di Inggris. Tentu saja pada waktu itu mesin ini masih sederhana. Setelah terowongan digali, proses finishing masih perlu dilakukan.


 1. Bagian-bagian TBM



2. Pabrik TBM

Ini adalah tempat memanufaktur mesinnya, sebelum dikirim dan digunakan ditempat yang sebenarnya maka dilakukan uji coba atau pengetesan kinerja terlebih dahulu sesuai standar yang digunakan.

Uji Coba

 Hasil





 Testing

   3. Pengiriman

Mesin ini beserta kelengkapannya dikirim ke site dalam bentuk terpisah. Itu tentunya untuk mempermudah pengiriman karena sizenya yang besar.

4. Perakitan

Di tempat ini nantinya akan dibuka dengan membuat lubang, digali satu jalan terlebih dahulu dan kemudian TBM dimasukkan ke dalamnya. Di dalam galian tersebutlah TBM ini dirakit.

5. Proses kerjanya

Penggerusan Tanah

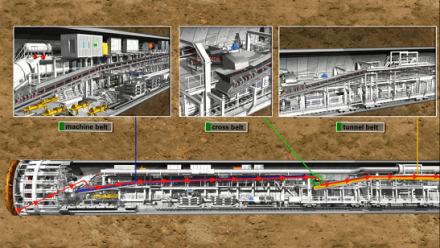

Kepala bor yang berbentuk silinder ini akan berputar dan menggerus tanah dan batuan. Begitu seterusnya sambil TBM bergerak maju. Tanah yang masuk pada silinder akan dialirkan ke belakang melalui screw conveyor dan conveyor-conveyor yang lain.

Pemasangan Segment

Setelah penggerusan tanah kemudian dipasanglah segmen-segmen untuk dinding terowongan. Segment-segment tersebut telah dibuat sebelumnya bisa di site langsung atau di tempat lainnya.

Pembuatan Segmen



 Pengiriman Segment

 Pemasangan Segment

Hasil

6. Jika Gagal

Semua pekerjaan pasti ada resikonya gan, termasuk pengeboran terowongan ini gan. Bisa jadi salah perhitungan, salah eksekusi, atau bisa jadi salah pemilihan teknologi.
